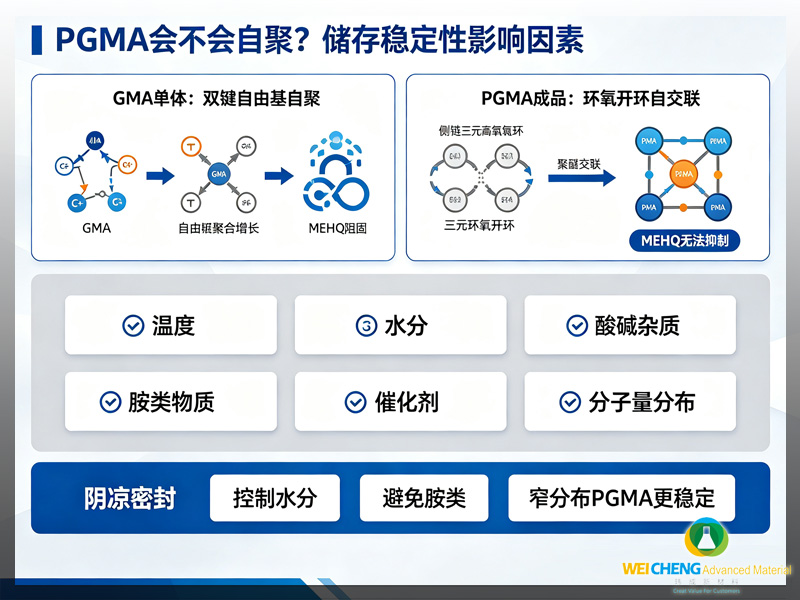

PGMA 会不会自聚？储存稳定性影响因素

前置核心结论（区分极易混淆概念）

1. GMA 单体（甲基丙烯酸缩水甘油酯）：可以自由基自聚（双键聚合），工业添加 MEHQ 阻聚剂抑制；

2. PGMA（聚甲基丙烯酸缩水甘油酯成品）：分子内无丙烯酸碳碳双键，无法发生自由基自聚 **；

3. PGMA 潜在风险：侧链环氧基团在特定条件下发生环氧开环均聚（环氧自交联），属于逐步聚合副反应，常温纯净体系反应极慢，严苛条件下才会持续进行，造成树脂粘度上升、最终凝胶不溶。

通俗总结：纯净 PGMA 常温长期储存具备良好稳定性；不存在像 GMA 单体那样快速暴聚风险；储存失效全部来自环氧基团诱发的缓慢交联副反应。

一、PGMA 环氧自聚（自交联）反应机理

PGMA 高分子侧链大量缩水甘油三元环氧环；在酸、碱、升温、亲核杂质催化下，环氧基团相互进攻开环，形成聚醚交联结构：一条 PGMA 分子链上的环氧 → 进攻另一条 PGMA 链环氧 → 分子链之间形成共价桥接。宏观现象：溶剂型 PGMA：粘度持续爬升、透明度下降、出现凝胶颗粒；固体 PGMA：熔融流动性变差、熔融扭矩升高，最终无法溶解、无法熔融加工。

关键边界条件：纯净、无水、无催化杂质的 PGMA，室温下环氧自聚速率极低，密封储存可达 6～12 个月稳定；一旦引入催化剂、水分、胺、游离酸，交联反应显著加速。

⚠️重要区分：PGMA 环氧自聚 ≠ GMA 双键自由基聚合；二者反应类型、活化条件、阻聚方案完全不同，MEHQ 阻聚剂无法抑制 PGMA 环氧自交联！很多企业误区：依靠 MEHQ 稳定 PGMA 树脂，完全无效。

二、PGMA 储存稳定性六大核心影响因素

1. 储存温度（最重要管控指标）

• 常温 25℃以内：副反应缓慢，推荐长期储存区间；

• 40～60℃加速老化：环氧自交联速率明显提升；油墨加速储存试验常用 50℃评估货架期；

• ≥80℃：即使无催化剂，也会缓慢发生环氧均聚；✅管控方案：阴凉仓库、避免阳光直晒；溶剂型 PGMA 禁止高温环境长期堆放。

2. 水分（触发环氧水解，连锁诱发交联）

水分与环氧先发生水解生成邻二醇；水解产物羟基在酸性条件下进一步诱发环氧开环。链式负面影响：水分 → 环氧水解消耗活性环氧 → 生成羟基 → 加速分子间交联 → 树脂增粘。工业标准：PGMA 溶液体系水分建议控制 ≤300 ppm。

3. 酸性 / 碱性杂质（强催化剂）

1）游离酸：原料 GMA 残留丙烯酸、合成副产有机酸，质子化环氧环，大幅降低开环活化能；2）碱性杂质：金属离子、残留有机碱；两类杂质都会催化环氧自聚，是树脂短期储存凝胶最常见诱因。

高纯 GMA（连续精馏工艺）合成的 PGMA，游离酸低，储存稳定性显著优于普通工业 GMA 制备树脂。

4. 胺类、含活泼氮亲核物质

伯胺、仲胺、叔胺、酰胺类助剂，属于强亲核试剂；严禁 PGMA 长期与胺类共存。现象：油墨配方预先混入胺类固化剂，常温几周内明显增粘，适合双组分包装，使用前混合。

5. 催化剂（叔胺、季铵盐、有机膦）

PCB 油墨体系经常添加季铵盐、膦催化剂促进环氧 - 羧基交联；⚠️催化剂加入体系 = 持续启动环氧反应，大幅缩短油墨储存期；优化方案：高端阻焊油墨采用双组分，PGMA 主体树脂与催化剂分开包装。

6. 分子量与分子量分布（PDI）

• 宽分布 PGMA：含有大量低分子组分，低分子环氧密度高，更易发生分子间交联，储存粘度上涨更快；

• 窄分布 PGMA（PDI≤1.4）：组分均匀，储存稳定性更佳；同等条件下货架期更长；

• 低分子量 PGMA：单位质量环氧数量更高，相比高分子量 PGMA 更易缓慢交联。

三、两大品类 PGMA 储存风险差异

场景 1：溶剂型 PGMA（PCB 双重固化油墨原料，PMA / 环己酮溶液）

风险点：溶剂容易吸潮；复配羧基树脂、催化剂后体系稳定性下降；✅推荐储存条件：密封桶、20～30℃、隔绝湿气；单独树脂原液可稳定储存 6～12 个月；❌禁忌：不要长期敞口存放、避免与胺类助剂同桶储存。

场景 2：固体 PGMA（PLA/PBAT 扩链剂）

风险点：固体树脂吸湿性弱，原液稳定性优于溶液；但长期高温堆放依然缓慢交联；交联之后无法熔融挤出，出现凝胶白点；✅推荐：真空密封包装，室温干燥存放，避免夏季露天运输。

四、常见行业误区澄清

误区 1：添加 MEHQ 阻聚剂，防止 PGMA 自聚

纠正：MEHQ 只能捕捉自由基，抑制 GMA 单体双键聚合；无法阻止环氧基团离子型开环交联，对 PGMA 储存稳定没有帮助。

误区 2：PGMA 常温会快速凝胶

纠正：纯净 PGMA 无催化条件下，常温交联极缓慢；短期增粘基本都是体系带入水分、酸碱杂质导致。

误区 3：交联后的 PGMA 加热可以恢复流动性

纠正：环氧形成三维共价网络后，不可逆；交联树脂永久不溶、不熔，直接报废。

误区 4：GMA 与 PGMA 储存防护方式通用

纠正：GMA 防双键自由基聚合；PGMA 防环氧离子型开环，稳定机理完全不同，不能照搬储存方案。

五、稳定性快速评估方法（研发测试标准）

1. 加速储存试验：50℃烘箱密封存放 30 天检测指标：粘度变化率、环氧当量下降幅度、有无不溶凝胶颗粒；

2. 对比测试：同一树脂分别测试「纯 PGMA 溶液」「PGMA + 羧基树脂」「PGMA + 催化剂」三组，评估配方配伍稳定性；

3. GPC 监测：长期储存前后分子量分布，判断是否出现高分子交联组分。

六、玮成新材料配套方案

1. 原料端采用连续精馏高纯 GMA，游离酸、杂质极低，从源头提升 PGMA 储存稳定性；

2. 可定制窄分布 PGMA（PDI≤1.4），降低储存增粘风险；固体 / 溶剂型两大规格可选；

3. 提供储存建议、加速老化试验方案；配套 COA、环氧当量、GPC 检测报告；

4. 针对 PCB 油墨、降解塑料客户，提供配方配伍风险预判。

如需不同规格 PGMA 稳定性对比试样，欢迎业务对接！玮成新材料（山东）有限公司

FAQ

Q1：PGMA 树脂储存环氧当量下降代表发生自聚了吗？A：不一定。环氧损耗分为两类：①水解（水分影响）；②环氧相互交联（自聚）；可结合粘度变化、GPC 图谱综合区分。

Q2：溶剂型 PGMA 出现轻微浑浊，是不是交联凝胶？A：诱因很多：溶剂溶解力不足、低温析出、微量水解；不一定是交联；升温观察是否恢复透明可以初步判断。

Q3：能不能添加稳定剂抑制 PGMA 环氧缓慢交联？A：工业可行方案有限；最经济手段：严控原料纯度、水分、储存温度；避免提前混入催化剂与胺类。

Q4：PGMA 和羧基丙烯酸树脂混合后，为什么储存粘度上升？A：常温下环氧 - 羧基反应速率很慢；若粘度快速上涨，大概率配方存在微量酸性杂质或催化剂，加速副反应。
