间歇聚合 VS 连续聚合生产 PGMA，电子级原料该如何选择？

PGMA（Poly (glycidyl methacrylate)，聚甲基丙烯酸缩水甘油酯）依靠侧链活性环氧基团，广泛应用于 PCB 阻焊油墨、微电子光刻胶、透明电子绝缘涂层、生物降解塑料扩链改性等领域。国内 PGMA 主流合成路线为GMA 单体自由基溶液聚合，工业化分为两大路线：传统间歇釜式聚合与现代化连续聚合工艺。很多采购方只关注分子量、环氧当量，忽略生产工艺底层差异；工艺直接决定 PGMAPDI 分子量分布、色度、水分、环氧保留率、批次重现性，是区分工业级 PGMA 与高端电子级 PGMA 的核心分水岭。

• PGMA 间歇聚合与连续聚合工艺优劣对比，电子级原料怎么选？

• 连续聚合工艺生产 PGMA 优势｜PCB 油墨用聚甲基丙烯酸缩水甘油酯

• 为什么高端电子级 PGMA 普遍采用连续聚合，而非间歇釜工艺？

• PGMA 分子量分布 PDI 受聚合工艺影响机理分析

• 间歇釜式 PGMA 存在哪些缺陷？对 PCB 阻焊油墨造成什么影响

一、两种 PGMA 聚合工艺基本原理

1. 间歇釜式聚合（Batch Polymerization）

将 GMA 单体、溶剂、引发剂一次性（或分段）投入反应釜，密闭升温完成聚合；反应结束后整釜出料、脱溶、过滤，清空釜体再开展下一批次生产。国内绝大多数中小型树脂厂商采用该工艺。

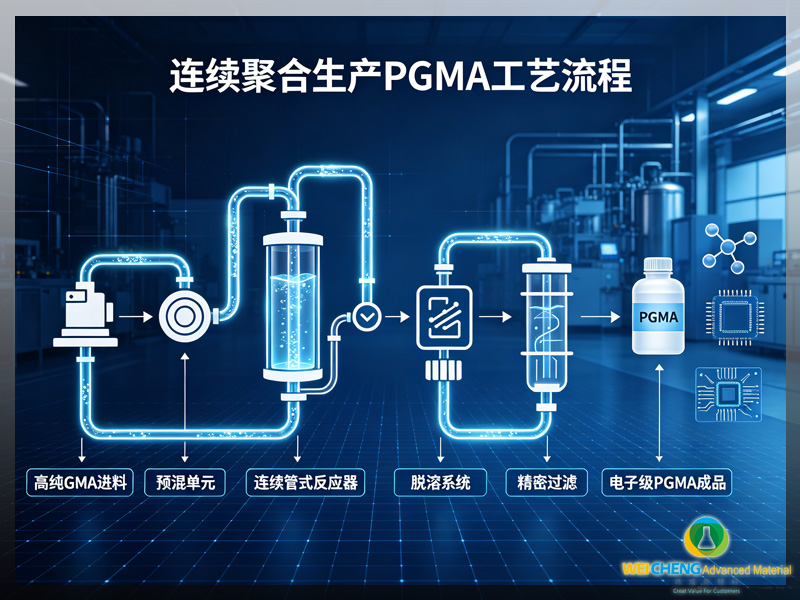

2. 连续聚合工艺（Continuous Polymerization）

原料体系持续稳定进料，在管式 / 多级连续反应器内维持恒定温度、停留时间、浓度稳态反应；物料不间断连续流出，全程 DCS 自动化闭环调控，24 小时稳态连续生产，适合高端电子级 PGMA 规模化量产。

二、核心性能优劣对比（聚焦电子级 PGMA 关键指标）

三、深度机理解析：工艺差异如何影响下游电子应用

1. 间歇聚合先天短板（难以满足高端电子 PGMA 要求）

间歇釜存在时间梯度与空间浓度梯度：反应初期单体浓度高、后期单体浓度持续下降；釜中心与釜壁存在温差。自由基聚合速率持续变化，高分子链长短参差不齐，直接加宽分子量分布。同时，每批次投料、氮气除氧、引发剂添加、冷却节奏无法做到完全一致：

• 氧气残留波动 → 聚合诱导期变化 → 转化率波动；

• 局部热点 → GMA 热降解 → 有色杂质增多（色度上升）；

• 长时间高温保温 → 环氧基团缓慢水解开环；最终表现：同一款牌号 PGMA，不同批次黏度、环氧当量、色度出现明显差异。

适用场景：通用粉末涂料消光树脂、普通相容剂、对内质稳定性要求不高的工业配方；不推荐 PCB 透明光阻、高端电子油墨、出口长协订单。

2. 连续聚合核心优势（电子级 PGMA 首选工艺）

连续体系维持恒定单体浓度、恒定温度、恒定停留时间，所有高分子链拥有均等生长环境：

1. 分子链生长同步，获得窄分子量分布 PGMA；

2. 无长时间高温滞留，大幅减少热降解有色副产物；

3. 在线实时监测黏度、转化率，DCS 自动微调参数，抵消原料微小波动；

4. 产物快速离开高温反应区，及时终止副反应，最大限度保留环氧活性基团，水分、杂质更容易稳定控制。

对应下游价值：✅ PGMA 树脂固化行为高度统一，油墨厂商配方一次定型，无需频繁调整；✅ 低色度、低副产物，回流焊 85℃/85% RH 湿热老化耐黄变性能优异；✅ 稳定有效环氧当量，杜绝固化异常、绝缘阻抗下降、线路腐蚀隐患。

短板说明：连续产线前期设备投入巨大；如果客户需要频繁切换多种分子量定制小批量产品，连续工艺经济性不足，该场景适合采用半连续聚合方案互补。

四、PGMA 工艺选型指南（采购选型直接参考）

✅ 优先选择【连续聚合 PGMA】场景

1. PCB 透明阻焊油墨、无色盖油、UV 光刻胶原料；

2. 柔性线路绝缘涂层、高速电子基材；

3. 长期大批量订单、外贸出口电子材料（海外客户重视批次一致性）；

4. 要求低 APHA 色度、长期耐湿热老化、稳定环氧当量体系。

⚠️ 可选用【间歇聚合 PGMA】场景

1. 小批量多规格研发打样、短期零星订单；

2. 黑色阻焊油墨、普通粉末涂料消光剂、通用高分子相容剂；

3. 对树脂色度、批次波动容忍度较高的非电子领域。

五、采购避坑重要提示

很多厂商对外宣称 “电子级 PGMA”，但实际采用间歇釜工艺精制后售卖。采购核验建议：

1. 连续索要 5 批次以上 COA 报告，对比环氧当量、色度、黏度波动幅度；波动大大概率为间歇工艺；

2. 技术沟通时确认生产路线，同时核验原料 GMA 采用连续精馏 99.9% 高纯单体还是间歇精馏单体；

3. 高端电子应用，除指标外，优先索取储存稳定性测试数据（间歇工艺产品长期存放更容易黏度上涨、环氧当量衰减）。

间歇聚合胜在灵活、初期投入低，适合多品种小批量通用级 PGMA；连续聚合依靠稳定恒温、稳态反应体系，实现窄 PDI、低色度、高环氧保留率、优异批次一致性，是高端电子级 PGMA 规模化生产的最优路线。对于 PCB 光刻胶、精密电子涂层等高端赛道，PGMA 聚合工艺不是可选加分项，而是保障终端电子产品良率、长期可靠性的硬性基础条件。
