PGMA（聚甲基丙烯酸缩水甘油酯）分为固体粉末 PGMA与溶剂型溶液 PGMA两大品类。溶液 PGMA 分散简单；但粉末 PGMA 在溶剂体系中极易出现表面溶胀、内部包核抱团，形成难以打散的凝胶颗粒，直接造成油墨针孔、涂层颗粒、产品报废。大量生产案例表明：溶解不良问题，大多不是原料品质缺陷，而是投料顺序、温度、搅拌速度搭配不当。本文结合 PCB 阻焊油墨、UV 涂料、树脂合成量产经验，整理可直接落地的标准化溶解工艺，区分粉末 PGMA 与溶液 PGMA 两套操作方案。

重要前置提示：双螺杆挤出改性使用 PGMA（熔融加工）无需溶剂溶解，直接固态投料；本文工艺仅适用于溶剂釜式体系（油墨、液体涂料、溶液聚合）

• PGMA 投料溶解方法、溶解温度与搅拌工艺建议

• 粉末 PGMA 溶解结块怎么办？反应釜标准搅拌温度工艺

• PCB 油墨原料 PGMA 溶解操作规范｜粉末与溶液 PGMA 工艺区分

• 如何避免 PGMA 溶解产生胶粒？投料顺序与温控要点

• 玮成新材料：溶剂体系 PGMA 标准化溶解量产方案

一、溶液型 PGMA 溶解 / 稀释工艺（预制溶剂体系，主流油墨产线选用）

溶液 PGMA 本身为 PGMA 树脂溶解于有机溶剂（PM、PMA、二甲苯等），不存在溶解难题，工艺重点为均匀稀释、避免局部过浓析出。

1. 推荐投料步骤

1. 反应釜内先投入基础溶剂、树脂主体，开启搅拌；

2. 在持续搅拌状态下，缓慢泵入溶液 PGMA；

3. 投料完成后常温搅拌 20～30min，体系均质即可；

4. 如需复配固化剂、助剂，待 PGMA 混合均匀后再投入。

2. 温度与搅拌参数

• 溶解温度：25～40℃（常温优先）

• 搅拌转速：中速 200～400rpm（依据釜体大小调整）

• 禁忌：禁止快速高温加热，防止溶剂急剧挥发、局部树脂浓度过高析出凝胶

优势与注意事项

✅ 无团聚风险，生产效率高；⚠️ 提前确认溶剂体系相容性，禁止混入水；水分会破坏 PGMA 环氧基团，降低后续交联反应活性。

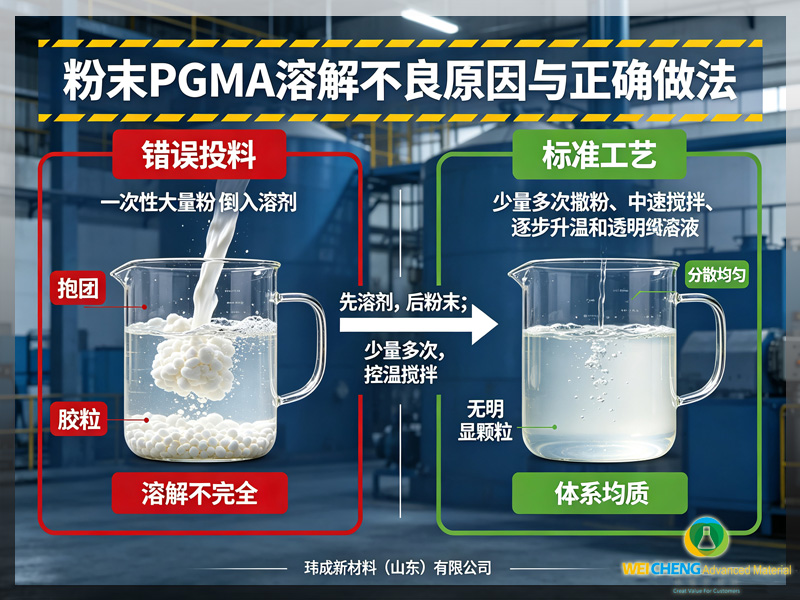

二、粉末 PGMA 标准化溶解工艺（难点重点，极易结块）

粉末 PGMA 直接一次性大量投入溶剂，颗粒表层快速溶解形成粘稠外壳，包裹内部干粉，形成永久性胶团，无法破碎。必须严格遵循溶剂打底、低速分散、缓慢投料、逐步升温原则。

标准投料顺序（最优方案）

1. 反应釜加入全部配方溶剂，开启搅拌；

2. 溶剂预升温至40～55℃（禁止＞60℃起步）；

3. 在稳定搅拌下，少量多次缓慢撒入粉末 PGMA；禁止一次性整袋倒入；

4. 全部投料完毕，密闭搅拌保温；

5. 充分溶解后，再投入其他树脂、填料、助剂。

核心工艺参数

1. 溶解温度区间基准温度：45～55℃；

• 低温＜35℃：溶解速率慢，耗时久，容易沉积抱团；

• 适宜区间 45～55℃：溶解速度适中，体系稳定；

• 严禁长期＞65℃：高温加速环氧基团水解，PGMA 活性下降；同时溶剂挥发量大，VOC 上升。

2. 搅拌转速选型

• 投料阶段：中低速 150～300rpm，避免剧烈涡流吸入空气产生大量气泡；

• 保温溶解阶段：提升至 250～400rpm，持续剪切分散；

• 大型反应釜配套分散盘，建议搭配桨式搅拌复合结构，消除釜底死角。

3. 保温溶解时长参考小规模釜（500L 以内）：投料完成保温搅拌 2～4h；大型反应釜（1000L 以上）：3～5h；取样观察：取样置于玻璃板摊开，无肉眼可见微小颗粒即为溶解完成。

三、不同应用场景工艺微调建议

场景 1：PCB 感光阻焊油墨

溶剂体系：PM/PMA 为主；粉末 PGMA：温度控制 40～50℃，搅拌充分溶解后，降温至 40℃以下再加入感光单体、光引发剂；避免高温造成感光组分失效。

场景 2：UV 丙烯酸涂料、清漆

优先选用溶液 PGMA；若使用粉末 PGMA，最高温度不超过 55℃，减少丙烯酸酯热阻聚风险。

场景 3：溶液聚合、树脂合成反应釜

粉末 PGMA 缓慢投料，溶解完全后再升温至反应温度；不要在未完全溶解状态下启动合成反应，分子量分布不均，产物品质波动。

四、量产高频问题与解决方案

问题 1：粉末 PGMA 出现大量白色胶团、颗粒

原因：一次性投料过多、搅拌不足、起始温度过低；对策：停止投料，降低升温速率，延长搅拌时间；后续生产改为少量多次投料。

问题 2：溶解完成静置后出现分层、析出

原因：溶剂配比与 PGMA 相容性不足；温度骤降；对策：调整复配溶剂比例；成品缓慢降温，避免急速冷却。

问题 3：溶解后体系黏度异常升高

原因：体系含水，环氧提前发生交联；对策：溶剂提前除水，原料密封储存，严控体系水分＜200ppm。

问题 4：溶解耗时过长，生产效率低

对策：适当上调温度至 50～55℃，优化搅拌桨布局，消除搅拌死角；同等条件优先采购溶液型 PGMA。

五、关键操作禁令汇总

❌ 禁止干粉直接快速大量投入溶剂；

❌ 禁止先投粉末再加溶剂；

❌ 禁止溶解温度长期超过 65℃；

❌ 禁止体系混入水分；

❌ 未溶解完全不得投入填料、颜料（颗粒会被填料包裹，永久无法分散）。

溶液 PGMA 操作简单，常温搅拌稀释即可；粉末 PGMA 管控核心在于投料顺序、缓慢加料、45~55℃控温、充足搅拌时间。油墨、涂料生产线优先选用溶液 PGMA 提升效率；无 VOC 限制、定制配方可选用粉末 PGMA 降低原料成本。合理匹配溶解工艺，杜绝凝胶颗粒缺陷，稳定成品品质。玮成新材料（山东）有限公司提供粉末 PGMA 与溶剂型 PGMA，可根据客户反应釜设备参数，提供一对一溶解工艺调试指导。
