PCB 液态感光阻焊绿油是印制线路板核心防护层，起到绝缘、防氧化、阻挡焊锡、保护线路图形的作用。当下高端硬板、FPC 柔性线路板普遍面临痛点：无铅高温回流焊、多次返修浸焊条件下，绿油容易铜面起泡、边缘剥离、基材界面分层、耐蚀刻性能不足；铜面微粗化工艺成本持续上涨。

在阻焊绿油体系中引入PGMA（聚甲基丙烯酸缩水甘油酯 Poly (glycidyl methacrylate)），是低成本优化界面附着力、强化涂膜耐焊耐热性能成熟方案。玮成新材料（山东）有限公司依托连续聚合窄分布电子级 PGMA 研发与量产经验，从微观化学反应、界面作用、交联结构层面，系统阐述 PGMA 提升阻焊绿油附着力与耐焊性底层原理。

• PGMA 树脂如何提升 PCB 阻焊绿油附着力与耐焊性？微观机理解析

• PCB 阻焊绿油添加聚甲基丙烯酸缩水甘油酯 PGMA 作用原理

• 阻焊绿油回流焊起泡解决方案：窄分布 PGMA 改性机理

• 为什么高端 PCB 液态感光绿油优选电子级 PGMA｜玮成新材料

• PGMA 环氧基团改善铜箔与阻焊油墨界面附着力原理

一、PGMA 分子结构核心特点（作用基础）

PGMA 主链为丙烯酸酯碳链，侧链携带大量高活性环氧基团（缩水甘油醚环）

1. 碳氢主链：与阻焊主流丙烯酸感光树脂、环氧树脂相容性极佳；

2. 悬挂环氧基团：可参与多重化学反应，构建界面结合点与三维交联网络；

选用窄分布可控聚合 PGMA（PDI≤1.35），分子链均匀，无低分子迁移组分，不会造成绿油析油、表面发黏，适配高端感光阻焊配方。

二、PGMA 提升阻焊绿油与基材 / 铜箔附着力微观原理

PCB 阻焊体系存在两大薄弱界面：阻焊绿油 ↔ 铜箔表面、阻焊绿油 ↔ FR-4 基材，水汽、助焊剂极易沿着界面渗透，高温下发生分层起泡。PGMA 从两大维度强化界面结合。

1. 与铜箔表面发生化学键合（最关键）

铜箔经过微蚀处理后，表面生成 CuO、Cu (OH)₂，存在大量羟基 (-OH)。PGMA 侧链环氧基团可与铜表面羟基发生环氧开环反应，形成稳定共价键；不再仅仅依靠树脂物理锚定（机械咬合），实现化学粘接，大幅提升界面结合强度，阻隔水汽沿界面扩散。

2. 优化树脂体系交联相容性，减少内应力

1. PGMA 和体系内感光树脂、酚类固化剂、环氧树脂相互交联，消除树脂之间微观相分离；

2. 窄分布 PGMA 均匀分散在体系中，固化过程涂膜收缩更加平缓，降低固化内应力；普通阻焊体系固化收缩产生巨大界面应力，是绿油翘皮、剥离的重要诱因；PGMA 有效缓解应力集中。

3. 填补涂膜微观孔隙，降低水汽渗透率

未改性阻焊涂膜存在微小自由体积通道，水汽、助焊剂离子容易渗入。PGMA 参与交联后，构筑更加致密的三维网状结构，缩小涂膜微孔，减少腐蚀性介质向铜界面迁移。

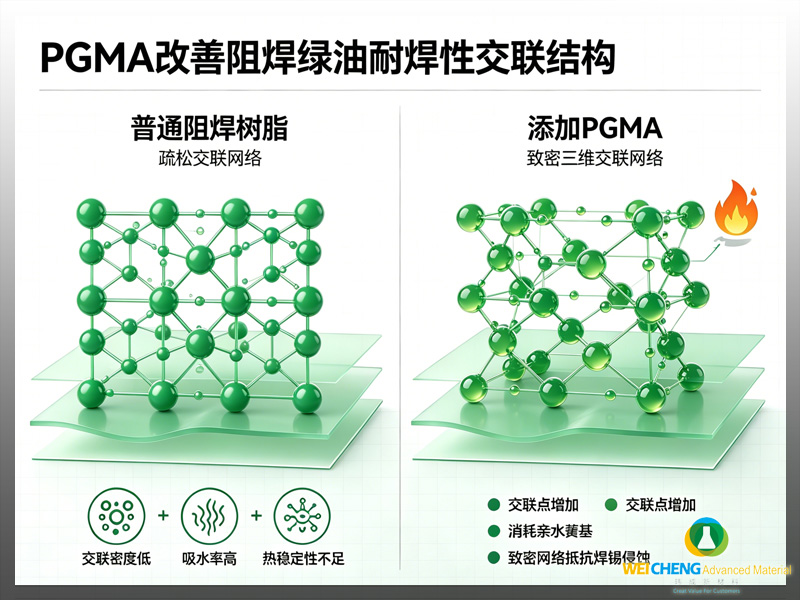

三、PGMA 改善阻焊绿油耐焊性（回流焊 / 浸焊耐热起泡）原理

耐焊性考核：260℃无铅浸焊、多次回流焊，要求绿油不起泡、不脱落、不渗油。行业绿油起泡主要诱因：界面水汽受热汽化、交联密度不足、耐热稳定性差。PGMA 通过三重机制改善耐焊性能：

1. 提升整体交联密度，提高涂膜热稳定性

PGMA 活性环氧基团可与体系中羧酸型感光树脂发生环氧 - 羧基交联反应，额外增加交联点。更高交联密度带来：更高玻璃化温度 Tg、更低热膨胀系数，高温下涂膜不易软化、溶胀，抵抗熔融焊锡侵蚀。

2. 封闭体系内亲水基团，降低涂膜吸水率

普通感光树脂残留大量游离羧基，极性强，极易吸附空气中水分。PGMA 环氧基团与游离 - COOH 反应，消耗亲水羧基，转化为疏水酯键；固化膜吸水率显著下降，减少涂膜内部储存水分，从源头避免高温水汽汽化形成气泡。

3. 抑制助焊剂渗透，抵抗高温化学侵蚀

致密交联网络可以阻挡助焊剂有机酸持续渗透至铜面，避免助焊剂破坏铜 - 绿油界面；同时交联结构耐溶剂、耐酸碱性能提升，防止高温下绿油被助焊剂溶胀、剥离。

四、区分：窄分布电子级 PGMA 对比通用级 PGMA 在绿油体系差异

很多厂商直接选用间歇工艺通用级 PGMA 调配阻焊绿油，容易出现副作用，原理如下：

1. 工业宽分布 PGMA 含有大量小分子低聚物：高温回流焊小分子迁移，造成绿油表面发黏、焊盘沾锡；

2. 色度偏高（APHA 高）：影响绿油颜色均匀性，造成板面色差；

3. 凝胶杂质：引发绿油颗粒、板面瑕疵；

玮成新材料建议：高端 PCB 阻焊绿油，优先选用连续聚合窄分布电子级 PGMA。

五、配方应用实操要点（玮成新材料技术参考）

1. 添加量建议：在液态感光阻焊体系常规添加比例 2%～8%，依据树脂基体、目标耐焊等级微调；

2. 搭配体系：羧酸改性丙烯酸感光树脂 + 环氧固化体系效果最优；

3. 工艺配套：搭配合理预烘、曝光、显影、后固化工艺，充分保障环氧基团充分反应；

4. 储存注意：PGMA 严控水分，水分超标会导致环氧提前水解，削弱附着力提升效果。

六、总结

PGMA 改善 PCB 阻焊绿油性能核心逻辑总结：✅ 附着力提升：环氧基团与铜表面羟基化学键合 + 降低涂膜内应力 + 减少界面渗透✅ 耐焊性提升：提高交联密度、消耗亲水羧基降低吸水率、构筑致密抗侵蚀涂膜网络

单纯依靠物理打磨铜面提升附着力存在上限，配合 PGMA 化学改性，是兼顾生产成本与 PCB 耐热、耐浸焊性能高效方案。玮成新材料（山东）有限公司连续聚合窄分布电子级 PGMA，专为 PCB 阻焊油墨、FPC 保护油墨定制开发，稳定低色度、低凝胶、可控环氧当量，为油墨厂商提供稳定原料与配方技术支撑。
