随着 PCB 向精细线路、高密度互连 HDI、超薄基材、高频线路方向发展，液态感光线路油墨（线路光阻）面临严苛挑战：蚀刻工序出现线路侧蚀、细线路断线、光阻膜溶胀脱落；成品线路绝缘阻抗偏低，湿热条件下绝缘性能持续衰减，无法满足高端 PCB、FPC 生产标准。

传统感光线路油墨以羧酸型丙烯酸感光树脂为主体，固化网络存在大量极性羧基、微观孔隙，蚀刻液容易渗透、水汽极易侵入。玮成新材料（山东）有限公司基于连续聚合窄分布电子级 PGMA 量产经验，系统阐述 PGMA 改性感光线路油墨的作用机理、配方方案、工艺要点，从源头同步强化耐蚀刻性能与绝缘稳定性。

• 感光线路油墨添加 PGMA，改善耐蚀刻与绝缘性能方案

• PGMA 如何提升 PCB 感光线路光阻耐蚀刻能力？

• 精细线路液态感光油墨改性：窄分布电子级 PGMA 应用机理

• 感光线路油墨绝缘阻抗不足解决方案｜玮成新材料 PGMA

• 聚甲基丙烯酸缩水甘油酯 PGMA 在 PCB 线路光阻中的应用

一、PGMA 分子结构适配感光线路油墨体系基础

PGMA（Poly (glycidyl methacrylate)，聚甲基丙烯酸缩水甘油酯）主链：丙烯酸酯骨架，与感光丙烯酸树脂相容性优异，无分层、析出风险；侧链：大量高活性环氧基团，可与感光树脂游离羧基发生环氧 - 羧基开环交联反应。

选型关键：感光线路油墨必须选用窄分布电子级 PGMA（PDI≤1.35）工业宽分布通用 PGMA 含有小分子低聚物，曝光后易迁移，造成显影残渣、精细图形解析度下降，不适合精细线路制程。

二、PGMA 提升感光线路油墨耐蚀刻性能核心机理

线路蚀刻一般采用酸性氯化铜蚀刻体系，高温蚀刻药液具备强渗透、强溶胀能力。光阻膜失效典型表现：膜层溶胀、边缘起翘、蚀刻液钻蚀，导致线路锯齿、线宽失控。

1. 消耗游离亲水羧基，降低涂膜被蚀刻液溶胀能力基础感光树脂带有大量 - COOH 亲水基团，极易被酸性蚀刻液浸润溶胀。PGMA 环氧基团与羧基反应，将极性羧基转化为疏水性酯键，大幅减少膜层与蚀刻药液亲和性，抑制药液向膜内部渗透。

2. 提高交联密度，构筑致密三维阻隔网络PGMA 作为多官能交联单元，在 UV 曝光 + 后烘双重固化体系中增加大量交联节点，缩小固化膜自由体积与微孔。致密结构阻挡蚀刻离子渗透，减少线路侧蚀、钻蚀，提升精细线路图形保真度。

3. 增强光阻膜与铜箔界面结合力铜箔表面羟基与 PGMA 环氧基团形成化学键合，强化光阻与铜界面附着力。杜绝蚀刻液沿着光阻 / 铜箔界面侵入，避免线路根部腐蚀断线。

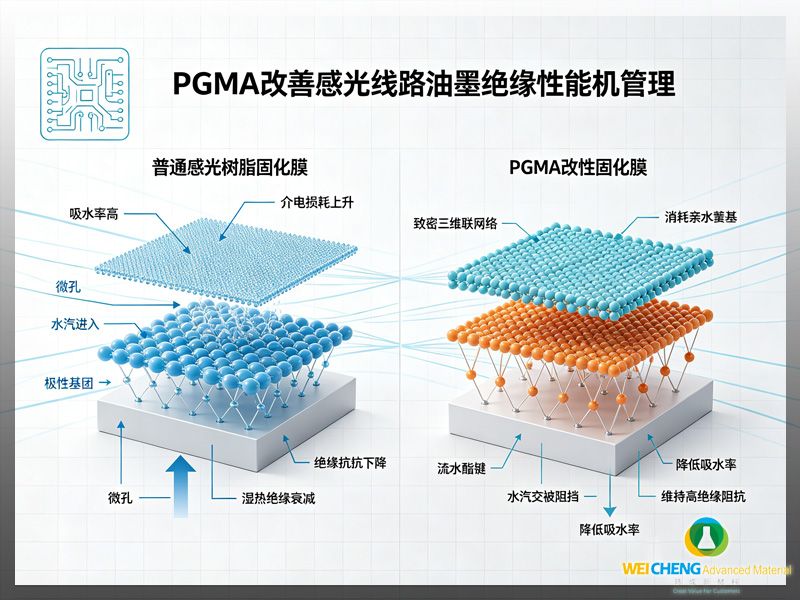

三、PGMA 优化感光线路油墨绝缘性能底层逻辑

高频 PCB、FPC 对内层线路绝缘阻抗、湿热稳定性要求极高。普通感光树脂固化膜吸水率偏高，吸水后介电损耗上升、绝缘阻抗下降。

1. 降低固化膜平衡吸水率通过环氧 - 羧基反应消耗亲水基团，交联网络致密化，减少水汽吸附通道，抑制水分在膜层内部富集。在 85℃/85% RH 湿热老化测试中，维持稳定绝缘阻抗。

2. 减少极性游离小分子析出窄分布 PGMA 无大量低分子组分，固化后无迁移型极性杂质，避免杂质在铜线路表面形成导电通道，防止绝缘漏电风险。

3. 改善涂膜热稳定性交联密度提升带来更高 Tg 玻璃化转变温度，高温环境下膜层不易软化，持续维持绝缘屏障效果，适配多次压合、回流焊工况。

四、玮成新材料 PGMA 改性感光线路油墨推荐实施方案

1. 基础配方参考（液态感光线路油墨）

• 主体树脂：羧酸改性丙烯酸感光树脂

• 改性助剂：窄分布电子级 PGMA，添加量 3%~7%

• 配套体系：光引发剂、活性稀释单体、填料、溶剂

建议梯度试验：3%、5%、7% 三组添加量，兼顾显影速度、解析度、耐蚀刻平衡。

2. 工艺配套关键要点

1. 固化条件协同优化UV 主曝光完成后，增加适度后烘工序，保障 PGMA 环氧基团充分与羧基反应；若后烘不足，环氧反应不完全，耐蚀刻、绝缘提升效果大打折扣。

2. 水分严格管控PGMA 原料水分控制≤100ppm；水分超标会造成环氧提前水解，丧失交联活性。油墨生产车间控制环境湿度，避免原料吸潮。

3. 阻聚体系匹配PGMA 自带少量 MEHQ 阻聚剂，与感光体系兼容性良好；如需长期储存，避免额外大量添加含酚类阻聚剂，防止影响感光灵敏度。

3. 性能预期改善效果

✅ 耐酸性蚀刻：光阻溶胀率下降，精细线路侧蚀量明显降低，图形清晰度提升；✅ 显影窗口拓宽：不易出现显影过度、残膜问题；✅ 湿热绝缘阻抗：老化后绝缘阻抗下降幅度显著减小；✅ 膜层硬度、耐化学品性同步提升。

五、选型风险提示（避坑要点）

1. 禁止使用间歇工艺通用宽分布 PGMA宽分布产品小分子含量高，容易引发：显影残渣、图形解析度变差、高温析出污染线路；

2. 不可过量添加 PGMA添加比例＞8%，体系羧基被大量消耗，容易造成显影困难、残膜，破坏感光显影平衡；

3. 透明精细线路光阻严控色度选择 APHA≤15 低色度 PGMA，防止光阻着色，影响 UV 曝光吸收效率。

在感光线路油墨体系中，窄分布电子级 PGMA 核心价值：利用侧链活性环氧基团参与交联，一方面减少亲水基团、形成致密阻隔网络，提升耐蚀刻能力，保护精细线路免受药液钻蚀；另一方面降低涂膜吸水率，稳定湿热环境下绝缘性能。对于 HDI、精细线路、高频 FPC 高端感光线路油墨配方，PGMA 是平衡感光显影特性、耐蚀性、电气绝缘性能高效改性方案。玮成新材料（山东）有限公司依托连续聚合工艺，稳定供应窄分布电子级 PGMA，适配感光线路油墨、阻焊油墨、UV 光阻多类 PCB 感光体系，提供配方选型与应用技术支持。
